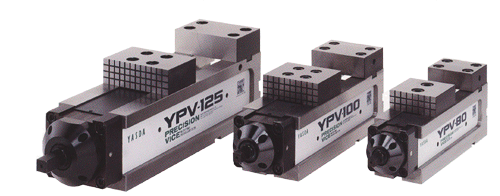

　精度部品・高精度金型の加工に強力なパワーを発揮するYASDA精密バイス
従来の機構は、ワークを強力に締め付けるとジョーが浮き上がる欠点を持っていたため、精度の高い加工が望めませんでした。
YASDAの精密バイスYPVシリーズは、ワークの浮き上がりを完全に防止し、非常に精度の高いクランプを行います。

ワークの浮き上がりを防止するウェッジナット機構
ジョーを締め付けるためのスライダーに組み込まれたウェッジナットがジョーの締め付け力に比例してジョーを下方向に引き込む力を発生し、ワークの浮き上がりを防止します。
ウェッジナット機構が精度の高い大きなクランプ力を生みます。
《特長》
YASDA精密バイスはワークを締め付ければウェッジナットの働きで次の効果を生みます。
●可動口金に下方向に引き込む力がワークの浮き上がりを防ぎます。
●ワークに一定以上の締め付け圧力を与えません。
●最終的には可動体をウェッジナットでスライド画を挟んで強力にクランプします。
ワークの歪みを最小限にします。

浮き上がらないのでワークを上から叩く必要がありません。

従って、ワークを傷つけることがありません。
ウェッジナット機構がワークの浮き上がりを防止し、
精度の高い大きなクランプ力を生みます。
ジョーを締め付けるためのスライダーに組み込まれたウェッジナットがジョーの締め付け力に比例して、ジョーを下方向に引き込む力を発生し、ワークの浮き上がりを完全に防いで、強力で精度の高いクランプを行います。

　精度許容値
■静的精度
●フレーム底面と口金すべり面との平行度
…100mmについて0.004

●口金の両くわえ面間の平行度
…100mmについて0.015
●固定口金くわえ面と口金滑り面との直角度
…100mmについて0.010（直角より小）
●フレーム底面のガイドブロックの側面と
　固定口金くわえ面との直角度
…100mmについて0.008
●フレーム底面のガイドブロックの側面と
　固定口金くわえ面との平行度
…100mmについて0.008
■動的精度
●締め付けたテストブロックの上面と
　フレーム底面との平行度
…100mmについて0.008





●締め付けたときのテストブロック上面の
　浮き上がり
…100mmについて0.005

■並列仕様でも精度が維持できます。注文時並列仕様をご指示ください。
　寸法表



記号

型式		 Ａ Ｂ Ｃ Ｄ Ｅ Ｆ Ｇ Ｈ Ｊ Ｋ Ｌ Ｍ Ｎ Ｐ Ｑ Ｒ Ｓ Ｔ Ｕ Ｖ 重量
YPV-80 65 53 90 80 81 33 14 120 260 90 350 55 12 120 30 80 65 15 45 M8 14kg
YPV-100 75 93 100 100 101 43 14 135 300 100 400 60 14 145 35 100 83 15 55 M10 22kg
YPV-125 80 131 115 125 126 46 18 155 400 120 520 65 19 240 40 160 96 20 56 M12 40kg
YPV-180 100 191 155 180 181 66 18 205 500 150 650 85 24 300 50 250 130 25 75 M16 100kg
